深圳林工LG-SL8PS2一拖多PCBA板并行烧录机器支持氛围灯驱动芯片 IS32LT3183A

      IS32LT3183A是一款高度集成单芯片智能氛围灯驱动芯片，集成了电源管理、LIN总线收发器、增强型8051  MCU微控制器、内嵌 32KB flash和2KB SRAM于同一芯片上，是真正的片上单芯片系统（SOC）。该芯片采用自研高压工艺集成flash IP，内建最高等级的ECC检测与修正，大大提高了数据的可靠性。4个高压I/O口（40V），可直接驱动RGBW LED，软件可编程恒流源输出，最大电流60mA。每通道独立的16bit （65536阶）PWM，可实现非常细腻RGB混色。该芯片主要应用于汽车内部RGB氛围灯，同时也适合于仪表盘指示灯，电池状态信息指示灯以及车载电子信息显示等通过LIN通信的应用场合。

 IS32LT3183A工作电压范围为5.5V\~18V，支持最高40V load dump电压。休眠模式供电电流小于60uA，并且能够通过LIN总线唤醒。LIN收发器符合LIN 2.2A标准，支持自动寻址功能（SNPD），波特率最高19.2Kbps。内嵌32KB flash可用于存储LED校准数据、温度补偿系数等用户自定义数据。通过调节4个16 bit PWM占空比，可实现颜色渐变、混色和亮度调节等效果,  另外芯片也创新地支持配置为14bit+2bit Dithering PWM, 通过提高PWM频率，消除相机拍摄视频中的的水波纹闪烁干扰现象 。IS32LT3183A内置12位高精度SAR ADC, 用来检测I/O端口电压以及芯片的温度等信息，进而根据温度的变化或者RGB灯VF值的变化，对LED进行适当亮度补偿来确保全工作温度范围内的颜色的稳定性和一致性。IS32LT3183A已经通过严苛的汽车AEC-Q100测试认证以及第三方IHR德国益驰LIN兼容性测试认证，采用散热良好的SOP-8-EP封装，工作温度范围为-40℃-125℃。

      IS32LT3183A包含一个完整的LIN系统，包括收发器和MCU处理器，用于将RGB氛围灯模块与车辆现有的LIN网络连接起来。芯片采用了总线分流技术（BSM）可以对LIN总线上的多个节点进行自动寻址(SNPD)，支持多个模块进行级联，装配之后自动分配地址，自动判断所在位置，不再受位置限制，大大简化了安装和维护工作。外部电路设计灵活并且极为精简，单总线连接，可以实现最小的模块尺寸和最低的BOM成本。

 ‌     IS32LT3183A芯片主要应用于汽车环境照明，特别是车载氛围灯。‌该芯片是一款完全集成的LIN RGB+W LED控制器，适用于汽车环境色彩应用，如门饰、仪表板和其他照明。IS32LT3183A通过LIN总线与主机通信，支持自动寻址功能，能够在汽车LIN总线上与其他设备互操作，确保色彩和动画效果的同步‌。

主要特性

00001. ‌宽电压范围‌：工作电压范围为5.5V至18V，支持最高40V负载转储电压，适应汽车电源波动‌。

00002. ‌低功耗‌：在休眠模式下供电电流低至60uA，可通过LIN总线唤醒‌。

00003. ‌高精度控制‌：具有16位PWM调光和扩频功能，支持颜色渐变、混色和亮度调节‌。

00004. ‌温度补偿‌：内置温度传感器，支持LED温度补偿，确保在不同温度下色彩和亮度的稳定性‌。

00005. ‌诊断功能‌：具备LED开路/短路检测、高温报警和关闭功能，以及LIN重连和错误检测‌。

00006. ‌兼容性和标准‌：符合LIN 2.0/2.1/2.2A和SAE J2602标准，支持SNPD自动寻址和组寻址‌。

应用场景

IS32LT3183A适用于各种汽车照明应用，包括但不限于：

· ‌门饰照明‌：为车门提供动态色彩效果，增强车内氛围。

· ‌仪表板照明‌：为仪表板提供动态背光和色彩变化，提升驾驶体验。

· ‌其他内部照明‌：如储物箱、中央控制台等部位的照明和动画效果。

通过这些特性，IS32LT3183A芯片能够为汽车提供高效、节能且具有高度互操作性的照明解决方案。

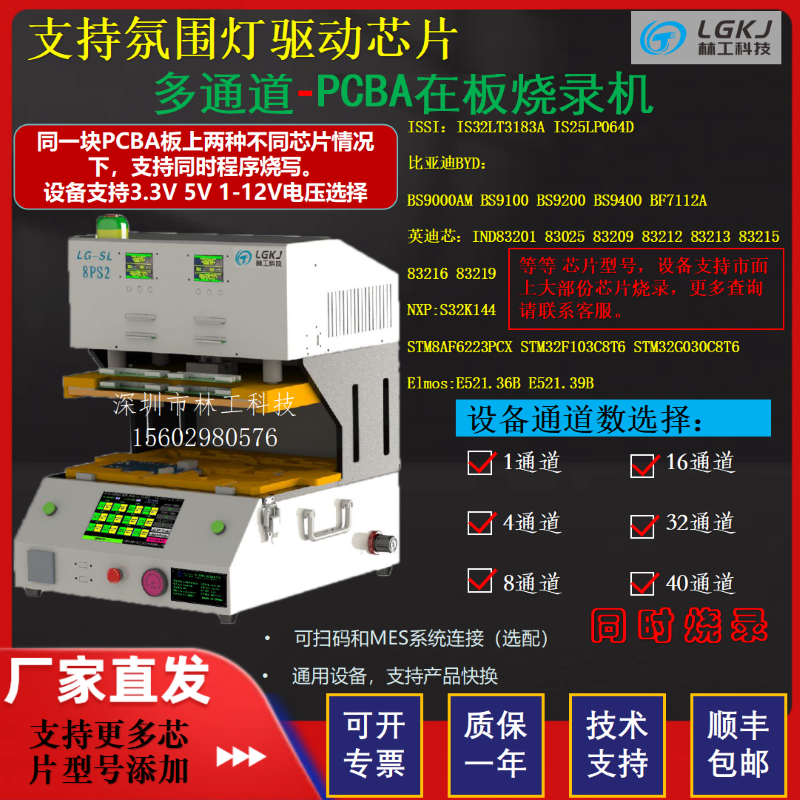

LG-SL8PS2是一款一拖多PCBA板并行烧录通用机器，解决了IS32LT3183A芯片批量在板程序烧录问题，支持更多氛围灯芯片型号的程序烧录，支持同一块PCBA板上有两款或多款不同芯片型号的情况下能同时烧录，大大提高氛围灯生产厂家的生产效率。

       深圳市林工科技有限公司是一家专业研发销售各类自动化功能测试，批量程序烧录设备并提供各类配套的工装治具设计加工服务。

       公司已自主研发多款PCBA在板烧录和测试设备及生产线广泛应用；

       公司拥有专业的设计研发团队，可快速响应，提供准确报价 ，提供高效的 软硬件及结构设计和加工制造服务。
